Expression Blendでアニメーションをグラフィカルに作成する

Expression Blendでアニメーションをグラフィカルに作成する方法を紹介します。

検証環境

  • Expression Blend 3

手順

[オブジェクトとタイムライン]ビューの[+]ボタンをクリックします。

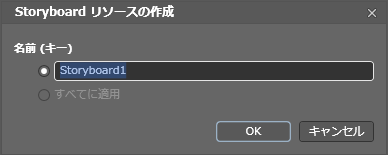

Storyboardを作成します。

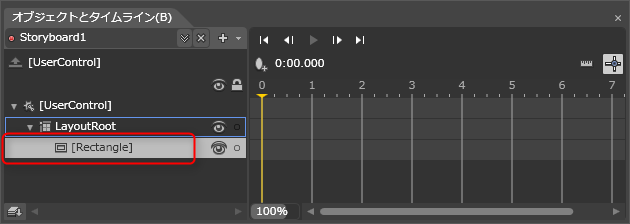

アニメーションさせるオブジェクトを選択します。

キーフレームを配置する時間まで黄色の線をドラッグします。

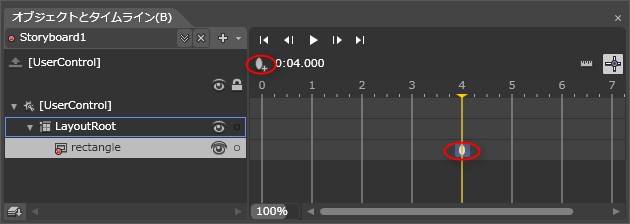

[キーフレームの記録]ボタンをクリックすると、タイムライン上に追加されたキーフレームが表示されます。

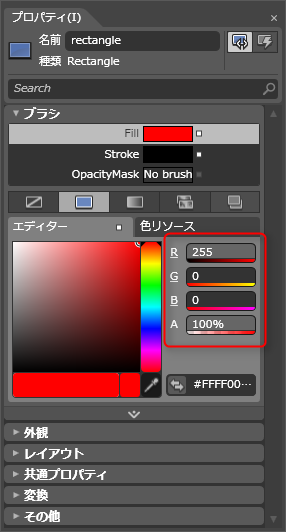

[プロパティ]ビューでオブジェクトのプロパティを変更します。

[再生]ボタンをクリックすると、アニメーションをプレビューできます。

[タイムライン記録オフ]ボタンをクリックして、アニメーションの記録を終了します。

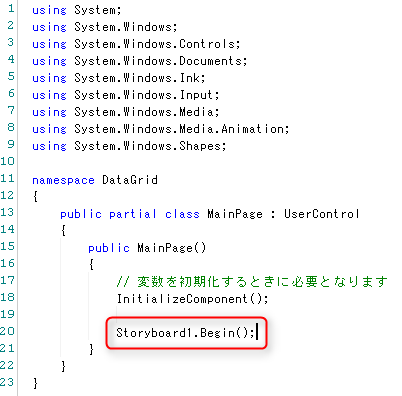

MainPage.xaml.csに1行追加します。

Expression Blendにより生成されたXAML

<UserControl
	xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
	xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
	xmlns:ic="clr-namespace:Microsoft.Expression.Interactivity.Core;assembly=Microsoft.Expression.Interactions"
	xmlns:i="clr-namespace:System.Windows.Interactivity;assembly=System.Windows.Interactivity" xmlns:im="clr-namespace:Microsoft.Expression.Interactivity.Media;assembly=Microsoft.Expression.Interactions"
	xmlns:local="clr-namespace:DataGrid" xmlns:d="http://schemas.microsoft.com/expression/blend/2008" xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
	x:Class="DataGrid.MainPage"
	Width="640" Height="480" mc:Ignorable="d">
	<UserControl.Resources>
		<Storyboard x:Name="Storyboard1">
			<ColorAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="rectangle" Storyboard.TargetProperty="(Shape.Fill).(SolidColorBrush.Color)">
				<EasingColorKeyFrame KeyTime="00:00:04" Value="Red"/>
			</ColorAnimationUsingKeyFrames>
		</Storyboard>
	</UserControl.Resources>
	<Grid x:Name="LayoutRoot" Background="White">
		<Rectangle x:Name="rectangle" Fill="White" Stroke="Black" Height="72" Margin="200,80,256,0" VerticalAlignment="Top"/>
	</Grid>
</UserControl>

実行

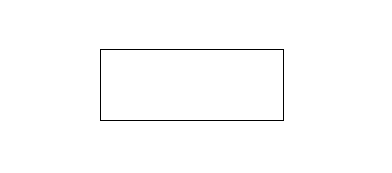

初期表示

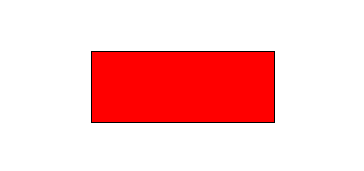

4秒後
